Raccolta di simulazioni di circuiti elettrici ed elettronici realizzate mediante il software PSpice o ORCAD Capture Lite della Cadence.
Tutto il materiale può essere liberamente scaricato, utilizzato o modificato. Chiunque volesse collaborare, mettendo a disposizione
di tutti la propria esperienza, è invitato a inviare, a titolo gratuito, il proprio lavoro.
OrCAD 17.2 PSpice Designer Lite Software è scaricabile gratutamente, previa registrazione,
qui
PSpice è un software gratuito, scaricalo
qui

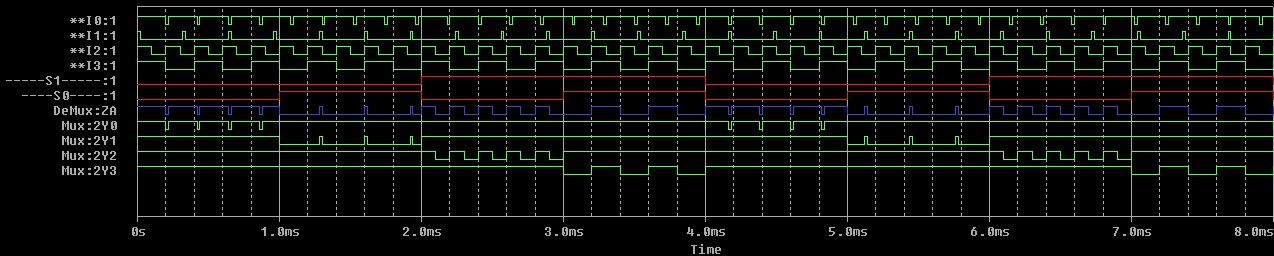

Multiplexer e Demultiplexer (ORCAD Capture Lite)

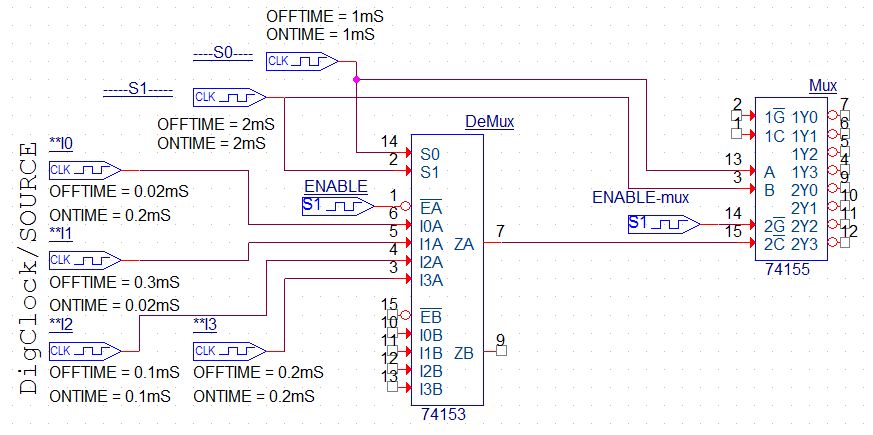

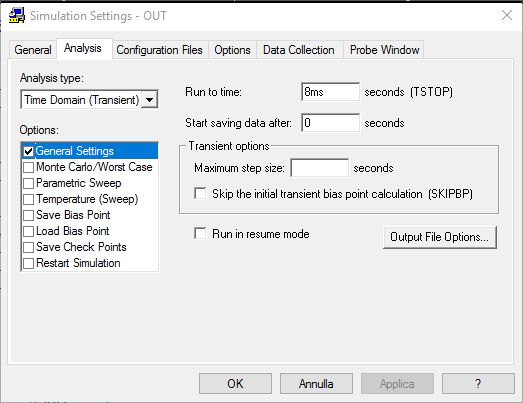

Trasmissione dati con MUX e DEMUX
ENABLE ed ENABLE-mux sono due "STIM1" impostati sempre a 0 (COMMAND0 = 0s 0) per abilitare gli ingressi A del doppio DEMUX 74153 ed le uscite 2Y del doppio MUX 74155
I dati entrano in parallelo nel demultiplexer (I0; I1; I2; I3);
vengono trasmessi in serie al multiplexer che li riporta in parallelo in uscita (2Y0; 2Y1; 2Y2; 2Y3).
S0; S1 inviano la sequenza:
00 01 10 11
ai selettori sia del MUX che del DEMUX, abilitando contemporaneamente, prima la coppia I0-2Y0, poi I1-2Y1, ...
instradando in questo modo i dati corrrettamente.

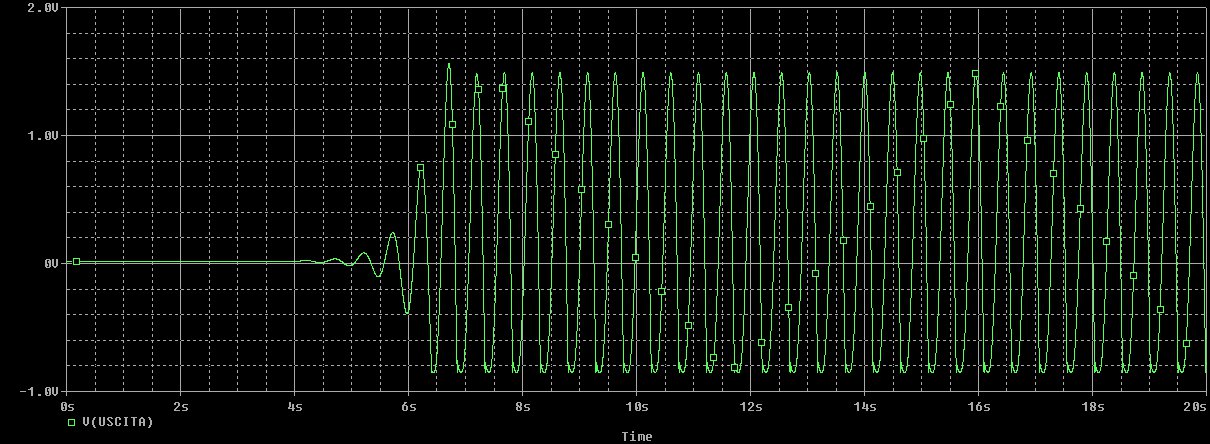

Oscillatore a sfasamento

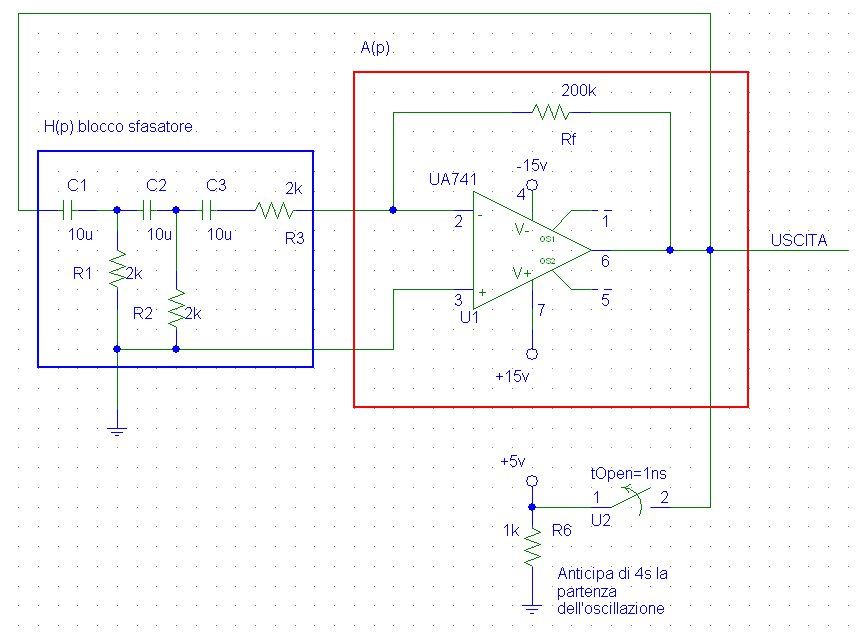

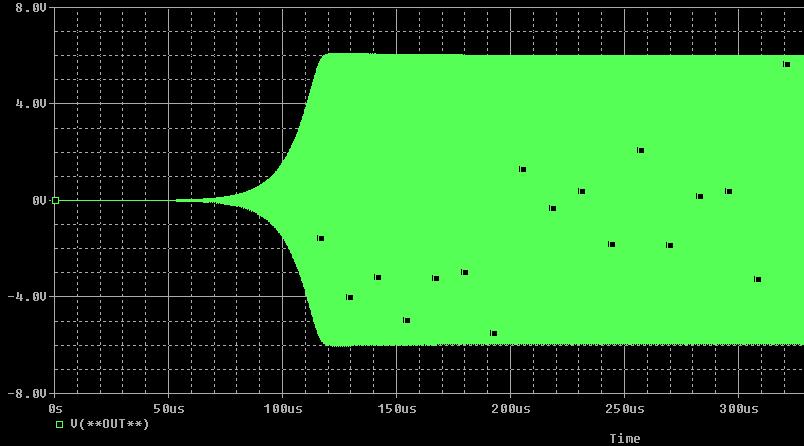

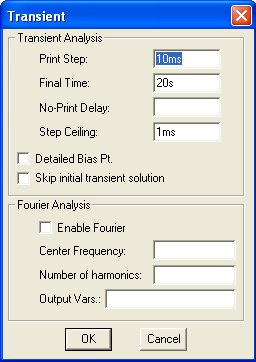

Oscillatore a sfasamento con rete di retroazione a celle RC
Un amplificatore invertente viene reazionato con una rete costituita da tre celle RC disposte in cascata. L'amplificatore operazionale in configurazione invertente determina uno sfasamento di 180° L'oscillazione è quindi possibile alla frequenza per la quale anche la rotazione di fase introdotta dalle tre celle risulta uguale a 180° (criterio di Barkhausen) dando così luogo ad uno sfasamento complessivo nullo lungo l'anello di reazione.

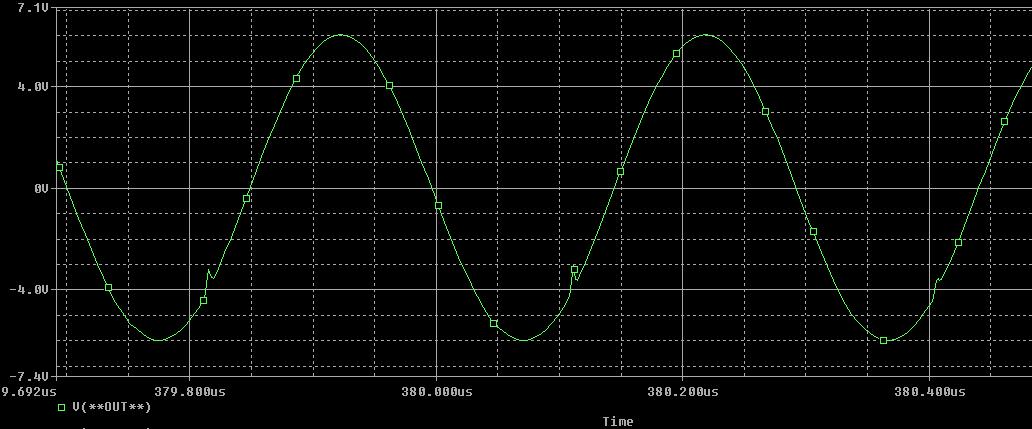

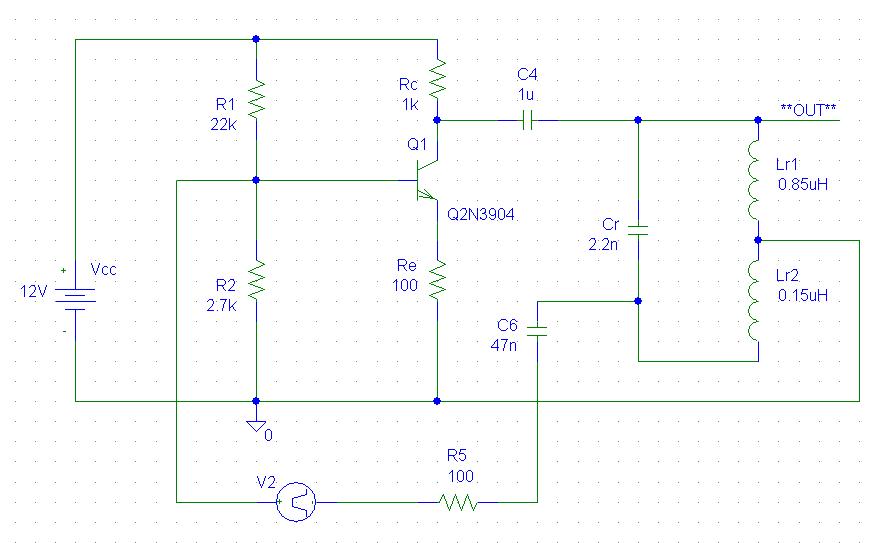

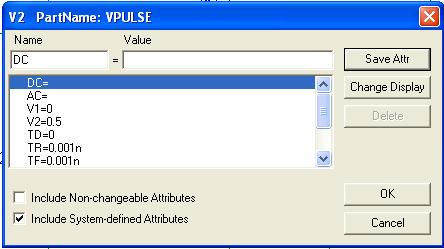

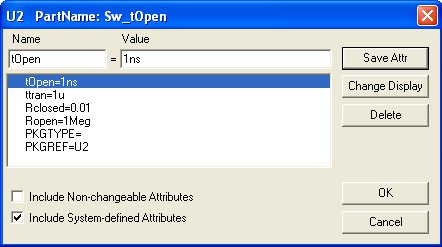

Oscillatore di Hartley

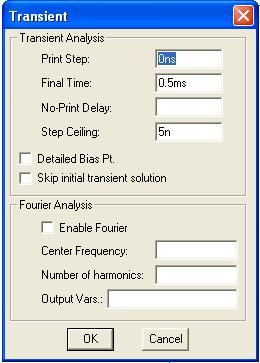

Frequenza di oscillamento dell'Oscillatore di Hartley
La frequenza di oscilazione è determinata dalla relazione:
Sostituendo i valori del circuito dato (Cr=2.2nF, Lr1=850nH, Lr2=150nH)
si ottiene: fr=3.39Mhz. Il risultato ottenuto dalla simulazione è fr=3.38MHz,

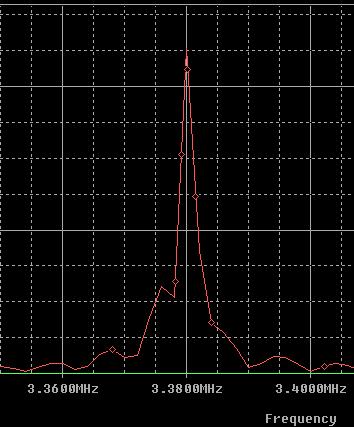

come si può vedere dallo spettro (tasto 'FFT' nella finestra del grafico o 'andamento3' qui sotto).
