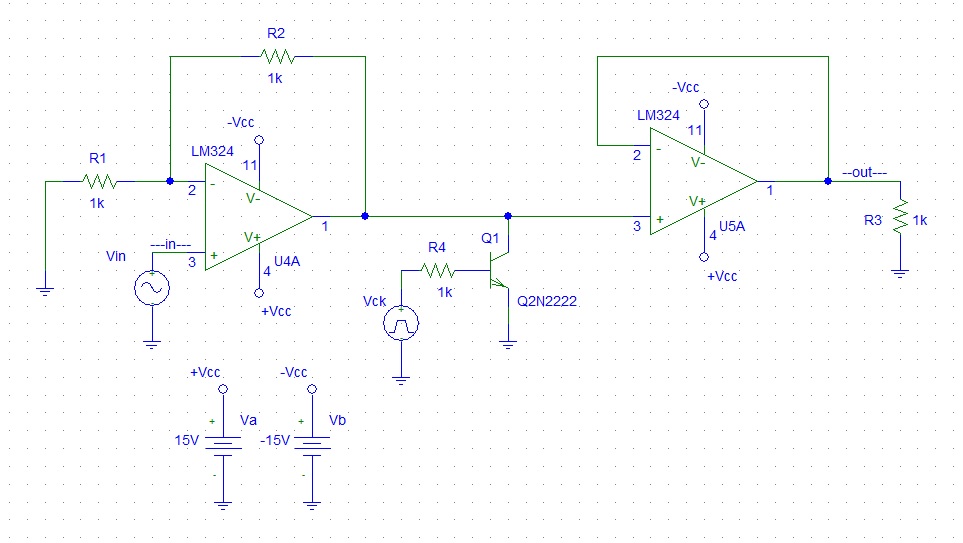

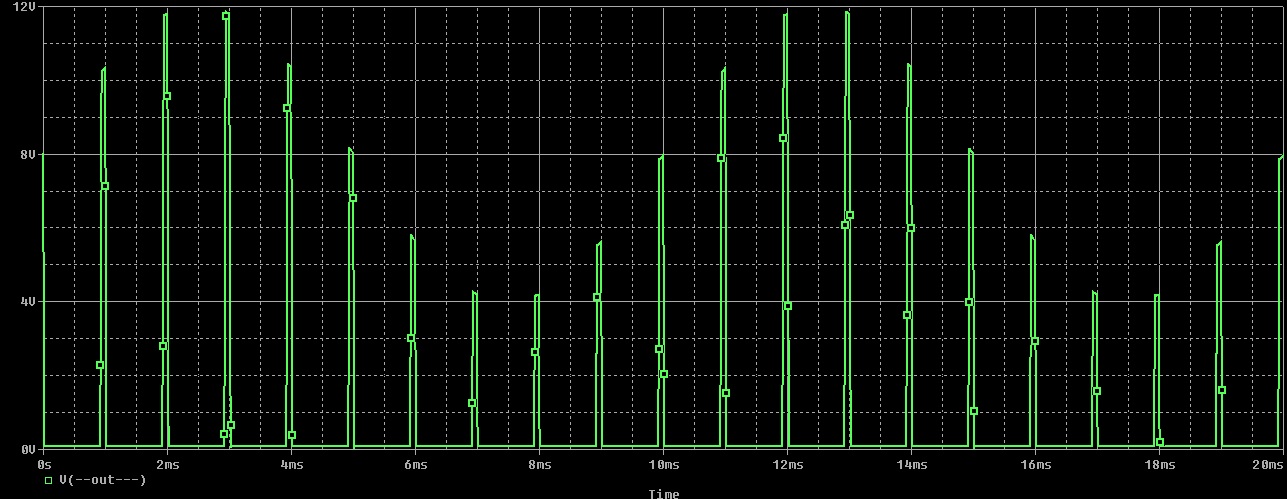

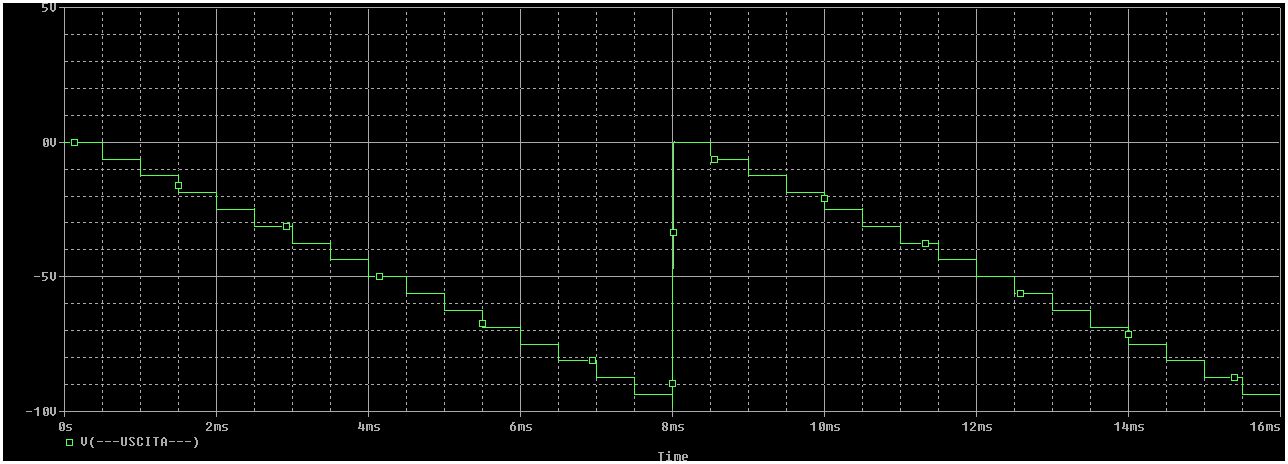

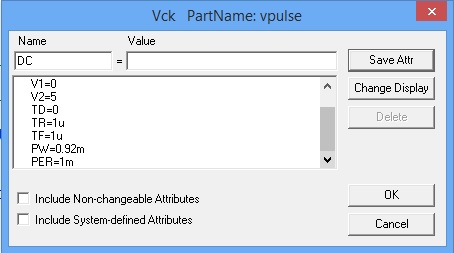

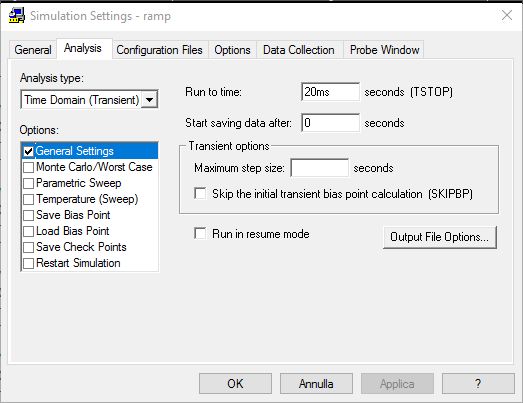

Il segnale di clock porta in interdizione il BJT per brevi intervalli di tempo. Quando il BJT è in interdizione l'uscita segue l'ingresso. Quando il BJT conduce, cioè per la maggior parte del tempo, il segnale viene cortocircuitato a massa e l'uscita vale zero. Il primo OP-AMP, con la sua bassa resistenza di uscita, garantisce una buona indipendenza dal carico; il secondo OP-AMP, configurato come inseguitore, separa il carico dal segnale di ingresso.

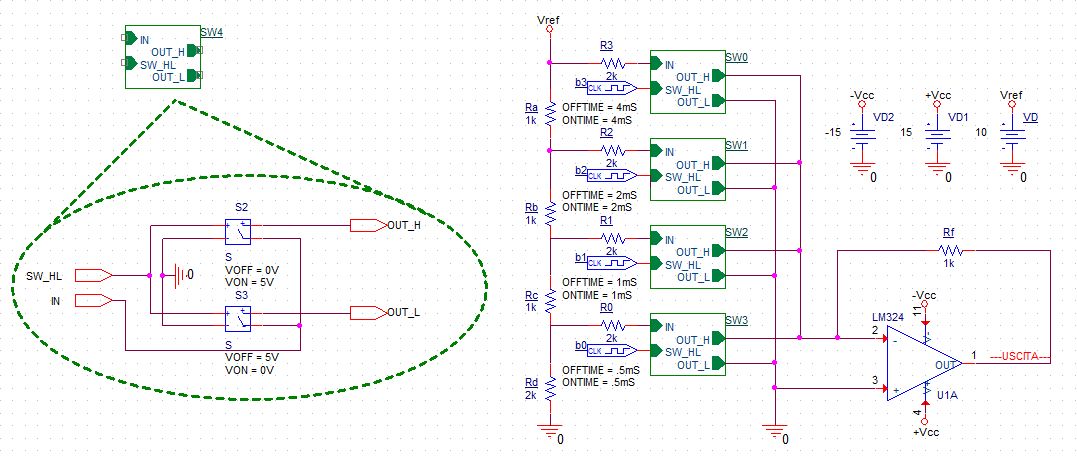

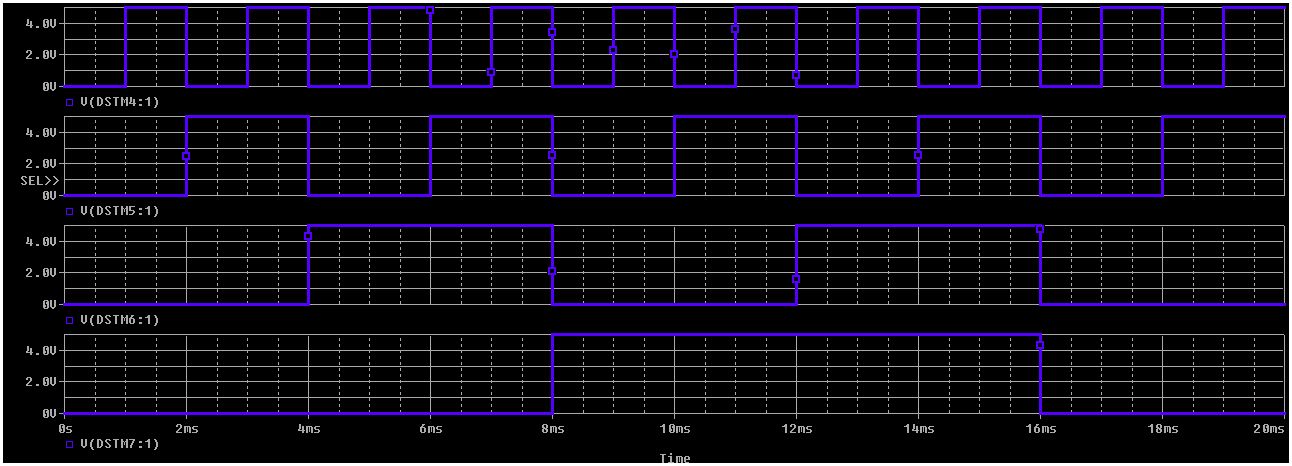

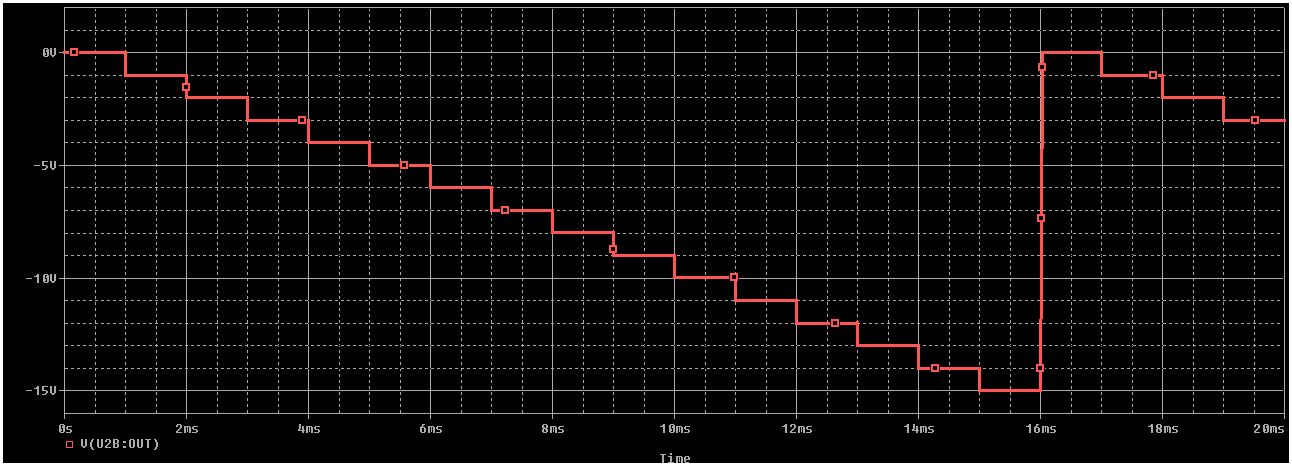

Si veda il convertitore a resistenze pesate per informazioni sulla realizzazione dei Hierarchical block"

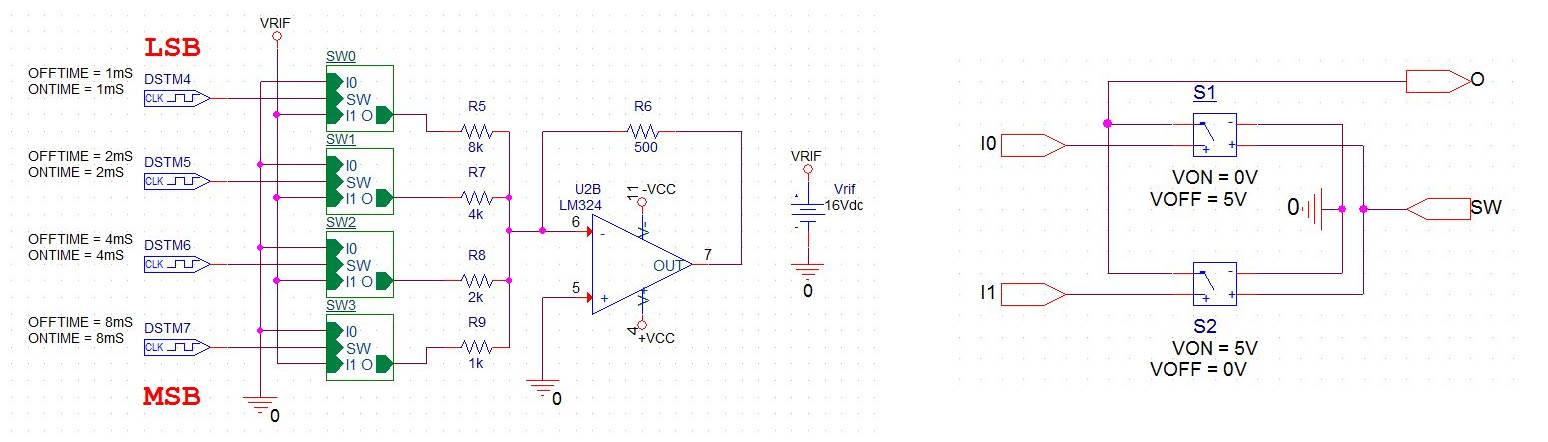

Per realizzare gli switch a 2 ingressi ed 1 uscita sono stati ulilizzati 2 interruttori controllati in tensione (S/ANALOG) opportunamente collegati:
se SW=5V S2 si apre ed S1 si chiude portando I0 in uscita
se SW=0V S1 si apre ed S2 si chiude portando I1 in uscita
Una volta realizzato lo switch è stato creato un blocco (Hierarchical Block) per poterlo utlizzare più volte nel circuito.
Procedura per realizzare blocchi (Hierarchical Block) in ORCAD Capture:

1. Disegnare il circuito che si desidera trasformare in blocco in una pagina del progetto
2. Place/Hierarchical Port.. e sceliere una delle PORTLEFT per le uscite del blocco o PORTRIGHT per le entrate

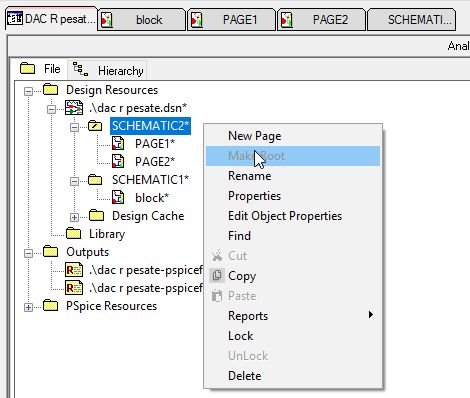

3. Nel Tab contenente la struttura gerarchica del progetto click destro nella 'cartella' nome_progetto.dns; scegliere New Schematic
4. Click destro sul nuoco Schematic creato e scegliere "Make Root"

5. Di nuovo click destro sul nuoco Schematic creato e scegliere "New Page"
6. Aprire con un doppio click la nuova pagina appena creata e disegnare il circuito che utilizzerà il blocco
7. Place/Hierarchical Block

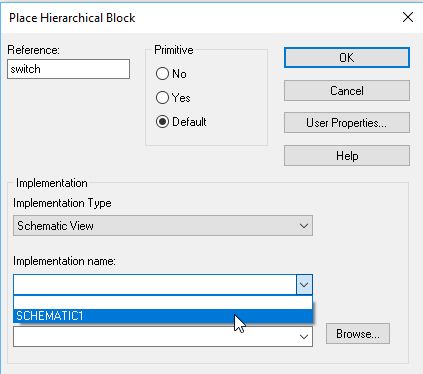

8. Nella finestra che si apre:
   • in Reference dare un nome al blocco (x es. "switch");
   • Primitive: scegliere "Default";
   • Implementation Type: scegliere "Schematic View";
   • Implementation Name: scegliere il nome dello schematic in cui si trova il circuito da trasformare in blocco (Schematic1 se non lo avete rinominato);
   • Path and file name: niente.

   • Cliccare OK
9. Trascinare con il mouse per inserire e dare la dimensione voluta al blocco. I pin verdi possono essere spostati a piacimento
10. collegare i pin del blocco al circuito che lo utilizza.
