Raccolta di simulazioni di circuiti elettrici ed elettronici realizzate mediante il software PSpice o ORCAD Capture Lite della Cadence.
Tutto il materiale può essere liberamente scaricato, utilizzato o modificato. Chiunque volesse collaborare, mettendo a disposizione
di tutti la propria esperienza, è invitato a inviare, a titolo gratuito, il proprio lavoro.
OrCAD 17.2 PSpice Designer Lite Software è scaricabile gratutamente, previa registrazione,
qui
PSpice è un software gratuito, scaricalo
qui

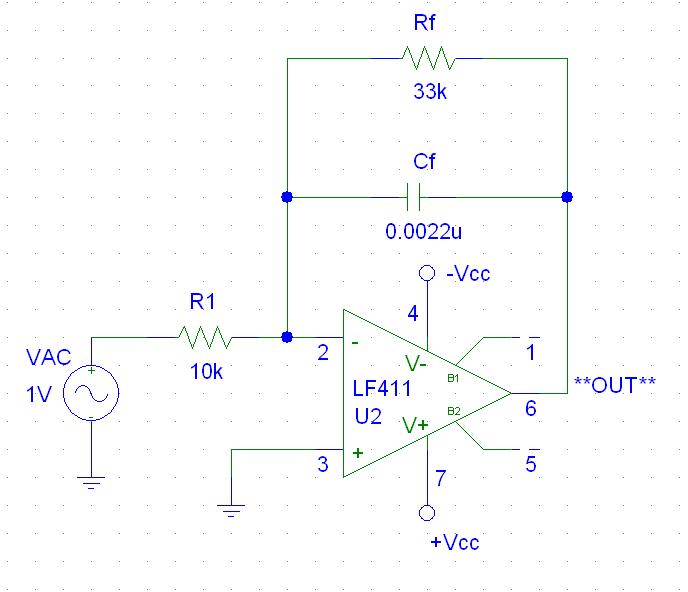

AO: Integratore REALE

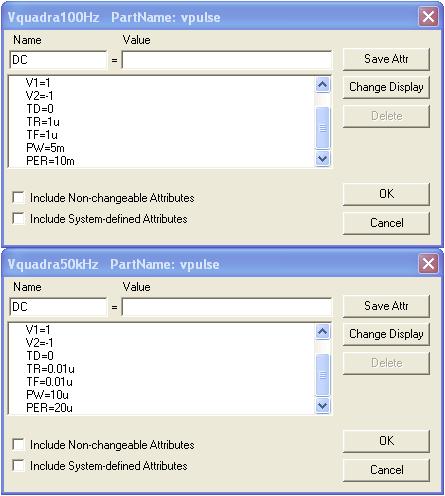

Integratore reale con ingresso ad onda quadra

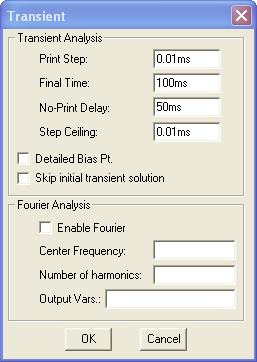

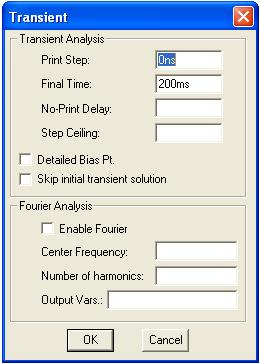

Simulazione degli andamenti temporali e della funzione di trasferimento.
Nel file zippato sono presenti 2 simulazioni

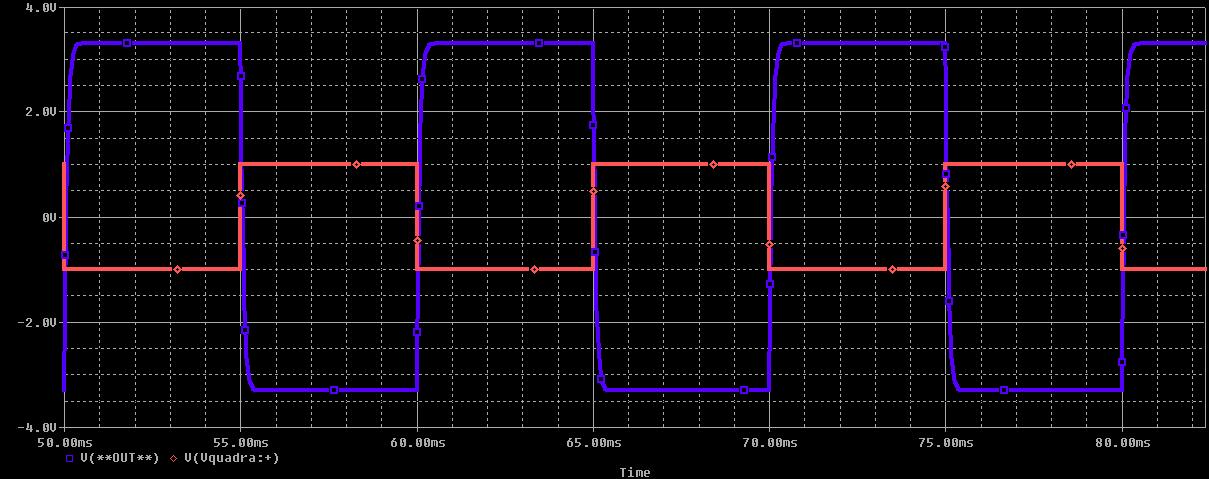

- Integratore reale- andamento t porale dell'uscita

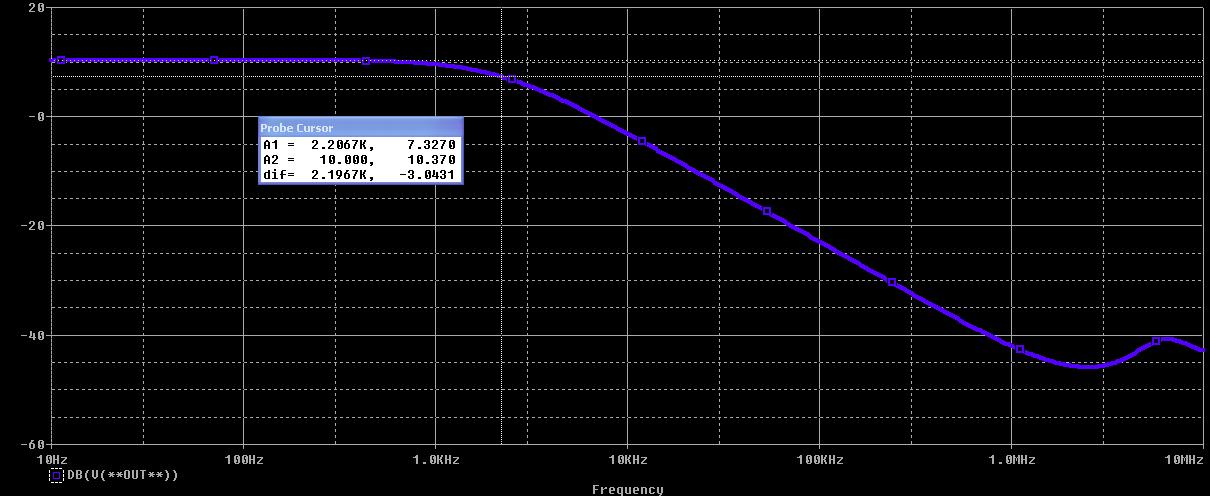

- Integratore reale- diagramma di Bode della funzione di trasferimento

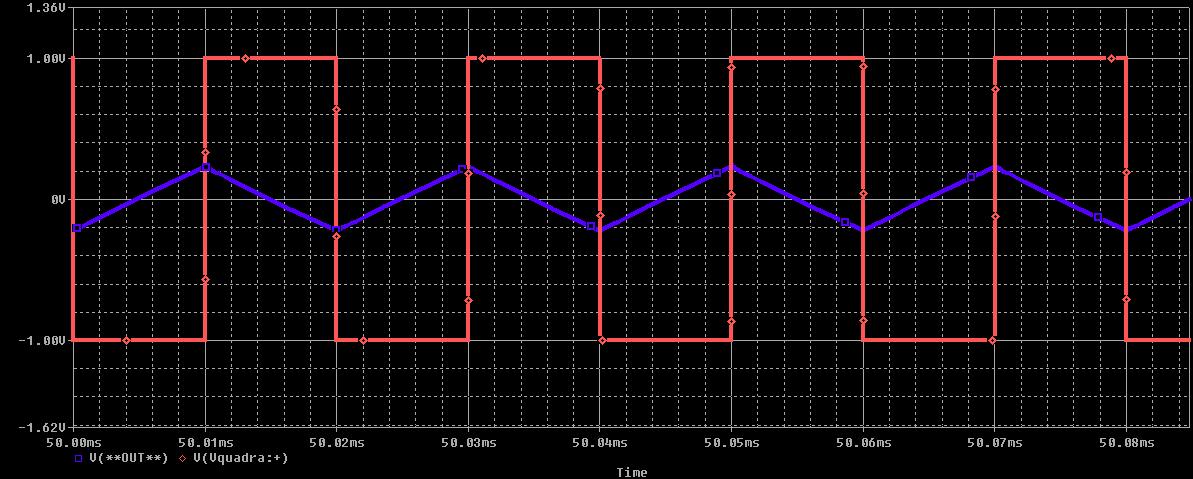

Viene esaminato il comportamento dell'integratore a frequenza minore e maggiore della frequenza di taglio.
Solo a frequenza >> di FT l'integratore opera l'integrazione dell'ingresso.
Nella sezione appunti si trova una relazione relativa alla simulazione dell'integratore reale ed ideale.
AO: Trigger di Schmitt

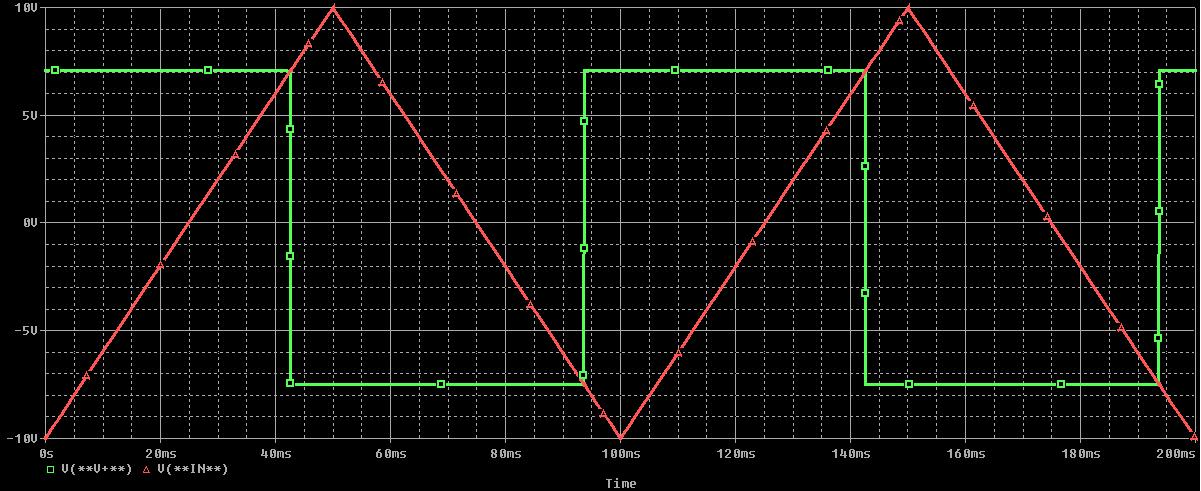

Risposta del trigger di Shmitt ad un onda triangolare

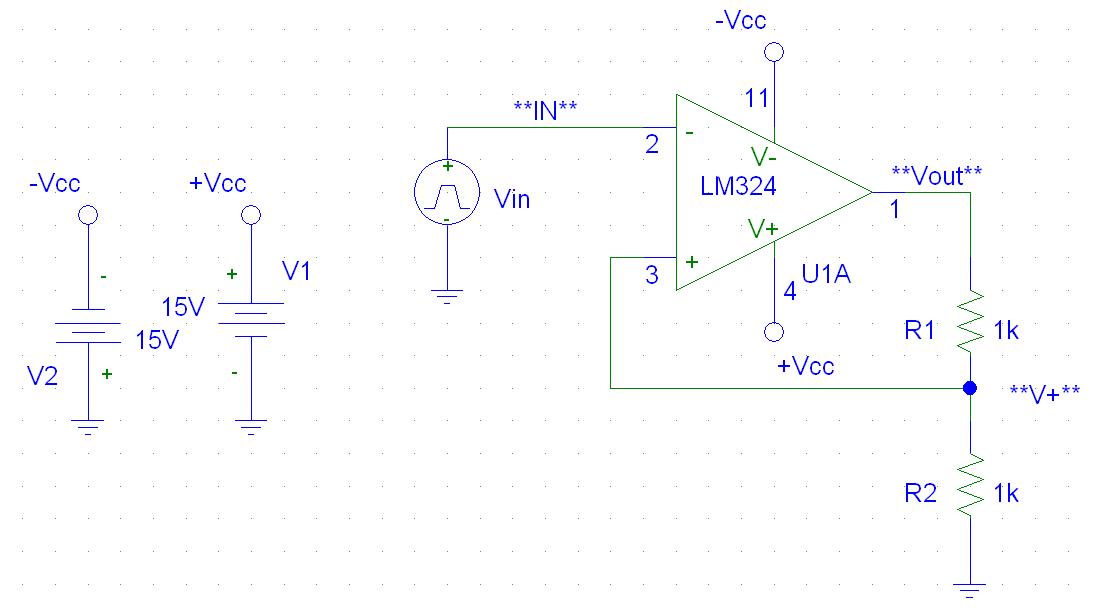

Simulazione di una delle possibili configurazioni del trigger di Schmitt. L'ingresso è un onda triangolare di ampiezza 20V picco-picco.
L'operazionale è alimentato a 15V ed ha una tensione di uscita, in saturazione, di 14V.
La saturazione dell'uscita viene raggiunta quando V+ vale 7V, in quanto il partitore è costituito da due R uguali.

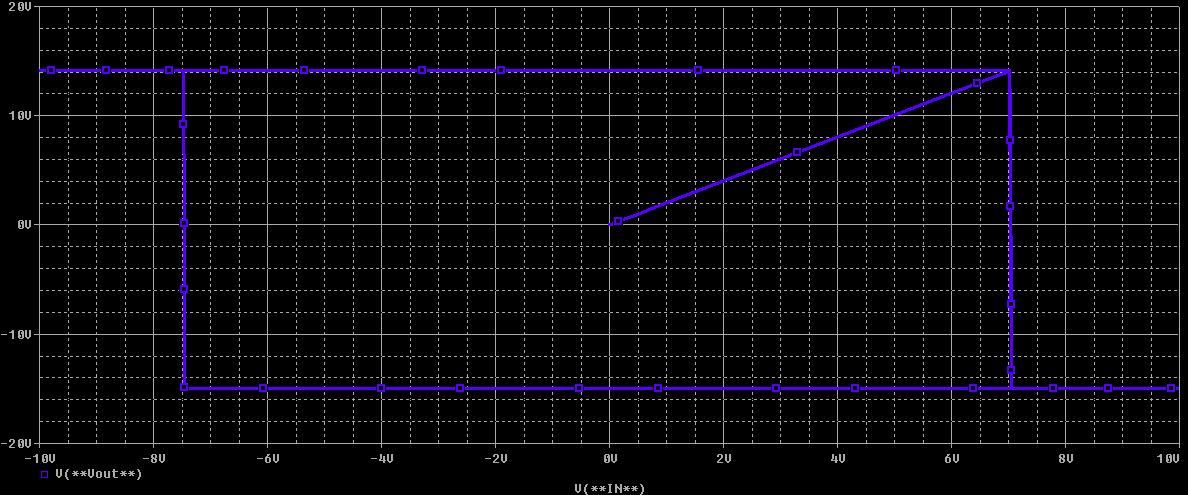

Per ottenere il diagramma di isteresi con PSpice:
-andare nella finestra del grafico
-eliminare tutte le tracce tranne Vout
-fare doppio click sull'asse delle ascisse (su una etichetta)
-nella finestra che si apre ('Axis settings'), nel tab 'X Axis', cliccare il pulsante 'Axis Variable...'
-scegliere Vin e dare 'OK' poi ancora 'OK'

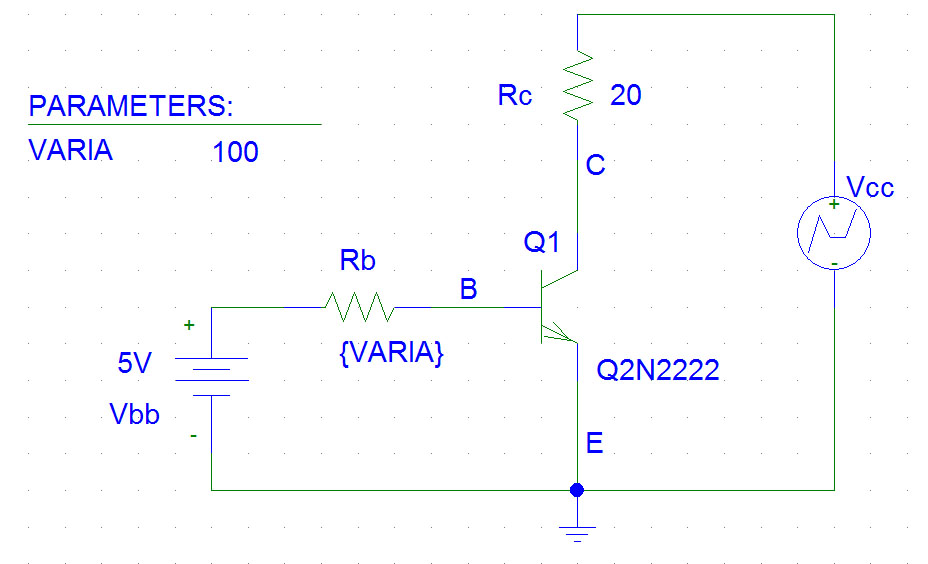

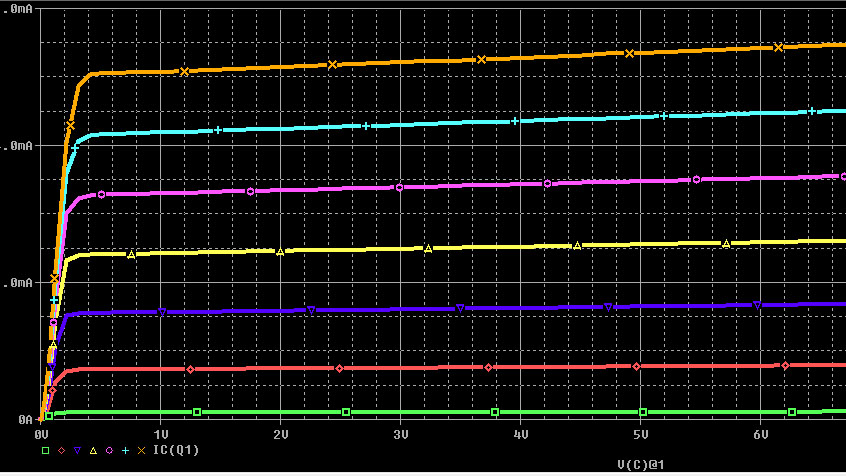

BJT: Caratteristiche di collettore
Parametrizzate in IB

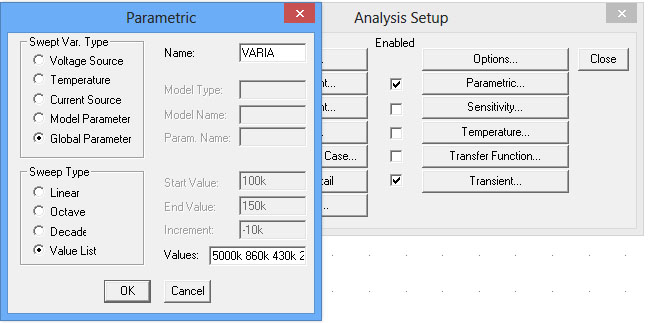

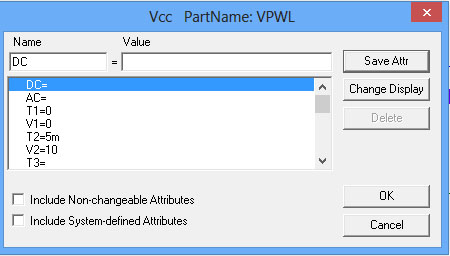

La resitenza del circuito di ingresso è un parametro che varia in modo da ottenere valori di IB intervallati regolarmente (0, 5μA, 10μA, 15μA,..). VC varia da 0V a 10V. Per impostare VCE come variabile sull'asse delle ascisse, sul grafico fare doppio click sull'asse x e poi cliccare 'Axis Variable..'
