Raccolta di simulazioni di circuiti elettrici ed elettronici realizzate mediante il software PSpice o ORCAD Capture Lite della Cadence.
Tutto il materiale può essere liberamente scaricato, utilizzato o modificato. Chiunque volesse collaborare, mettendo a disposizione
di tutti la propria esperienza, è invitato a inviare, a titolo gratuito, il proprio lavoro.
OrCAD 17.2 PSpice Designer Lite Software è scaricabile gratutamente, previa registrazione,
qui
PSpice è un software gratuito, scaricalo
qui
AO: Derivatore ideale
Derivatore ideale utilizzando il componente LM324.

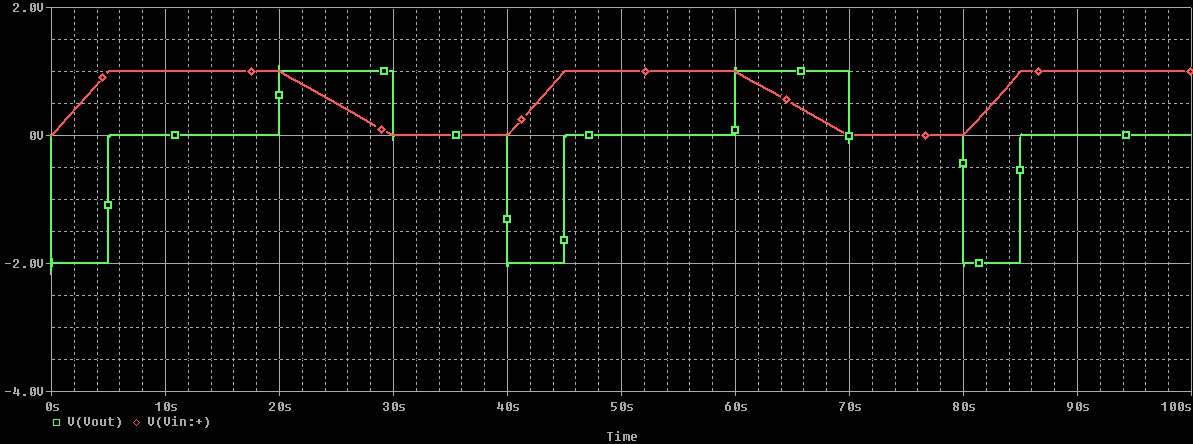

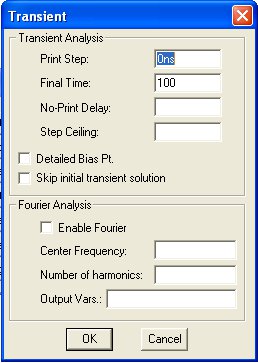

In ingresso è stato posto un generatore di di onde "trapezoidali" (VPULSE); l'uscita risulta essere un onda quadra a tre livelli (-2;0;+1) che cor spondono alla derivata (cambiata di segno) della rampa in salita, della zona piatta e della rampa in discesa.
AO: OP-AMP ideale VS OP-AMP reale

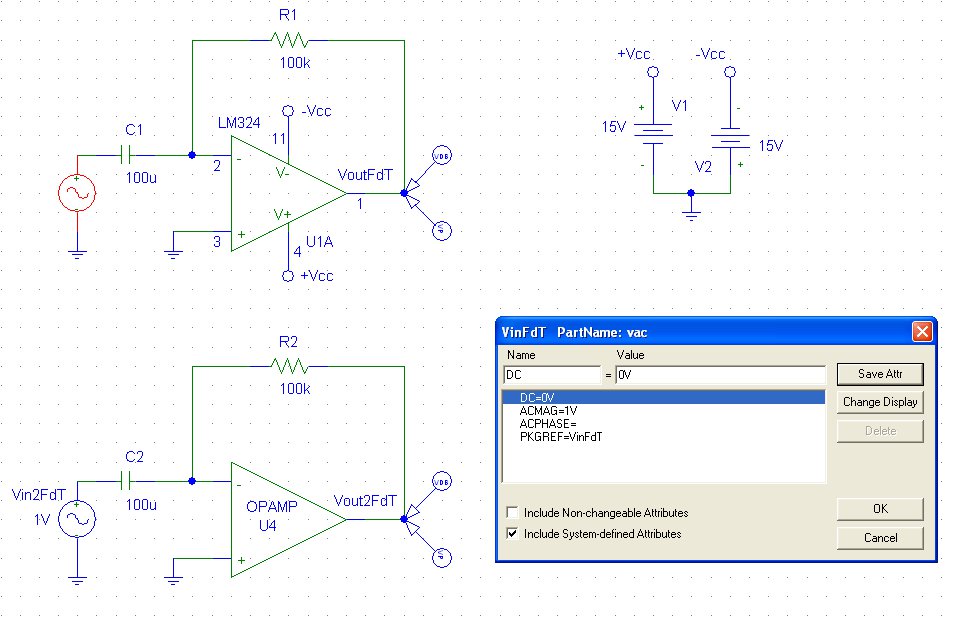

Confronto tra AO ideale (OPAMP) ed AO reale (LM324).

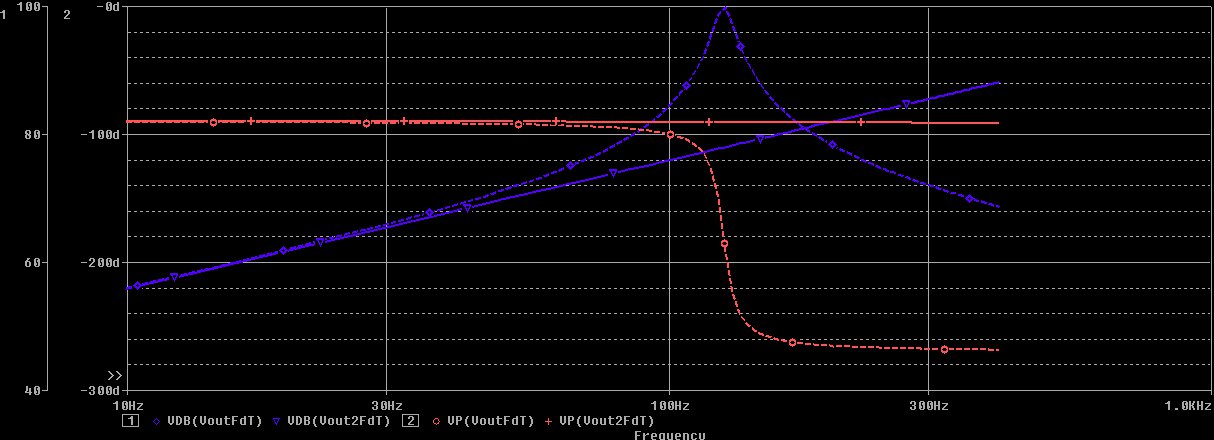

In questo esempio viene confrontata la funzione di trasferimento realizzata utilizzando il modello ideale (linee continue) con quella d modello reale (linee tratteggiate). Il comportamento reale risulta confrontabile con quello ideale solo per basse frequenze.
AO: Integratore IDEALE

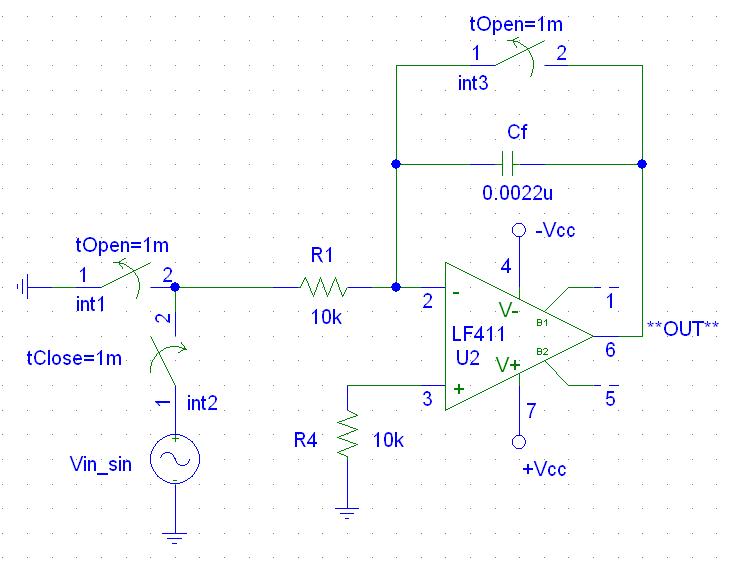

Integratore ideale con ingresso sinusoidale e ad onda quadra

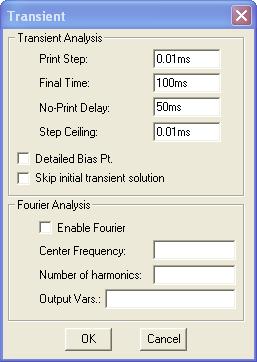

Simulazione degli andamenti temporali e della funzione di trasferimento
Nel file zippato sono presenti 2 simulazioni

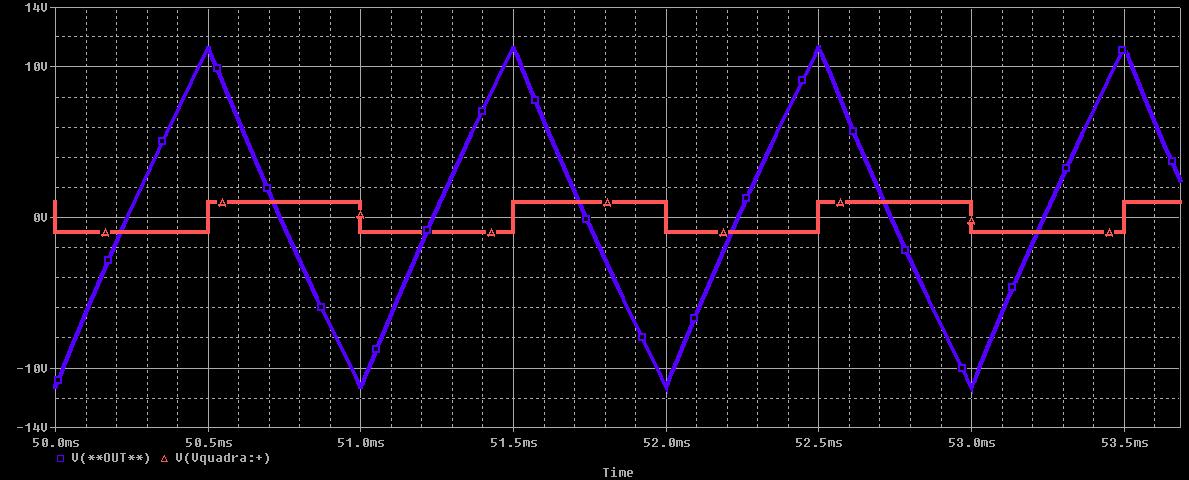

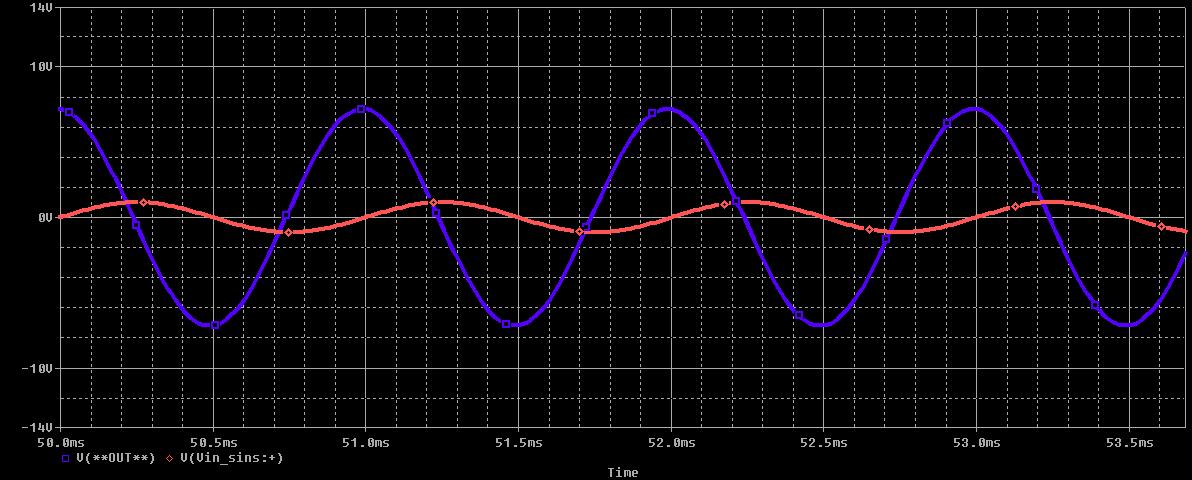

- Integratore ide e - andamento temporale dell'uscita

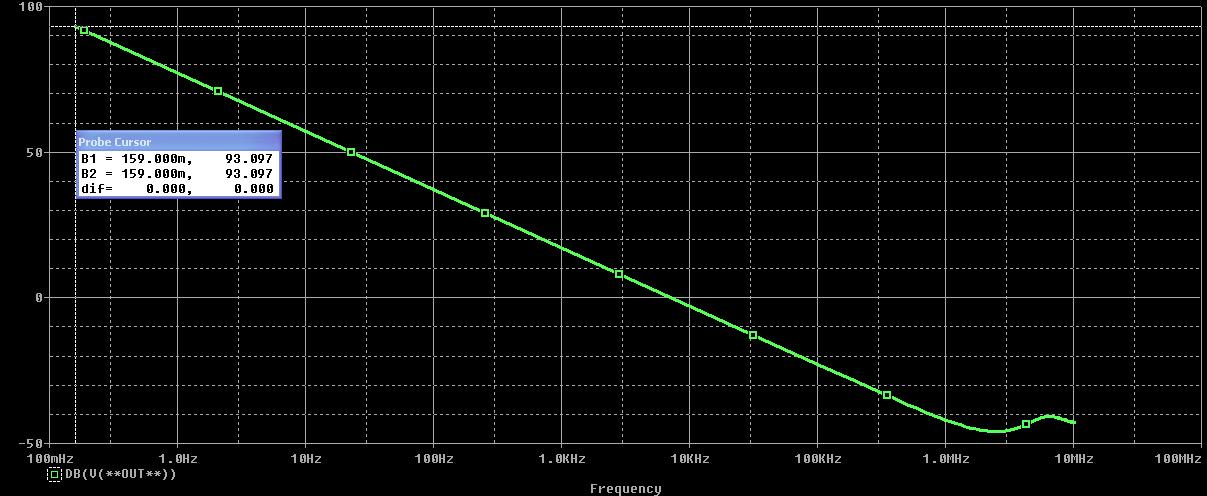

- Integratore ideale - diagramma di Bode della funzione di trasferimento
Nella sezione appunti si trova una relazione relativa alla simulazione dell'integratore reale ed ideale.
