PSK: Modulatore ASK e 2PSK

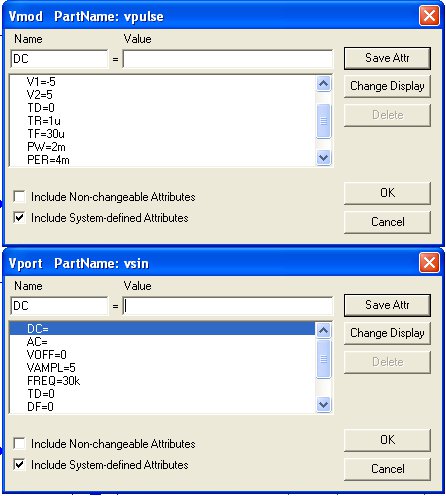

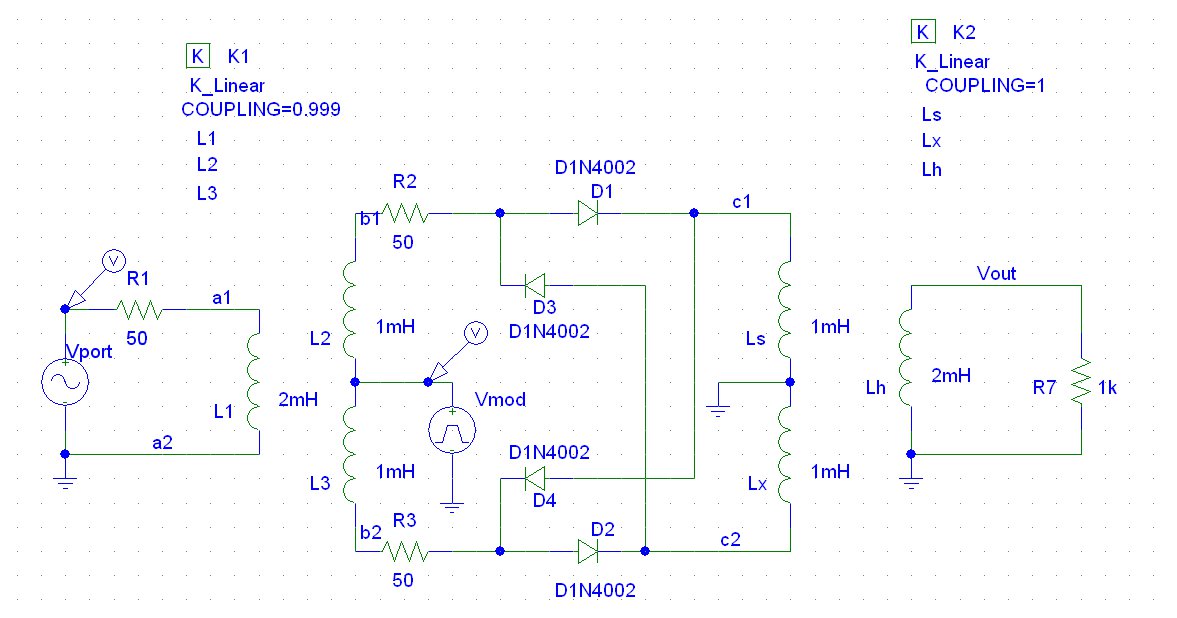

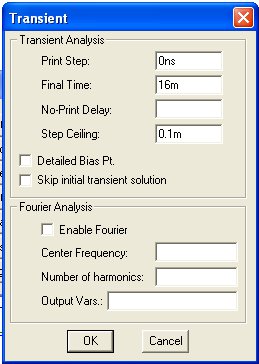

Modulazione ASK e 2PSK con modulatore bilanciato

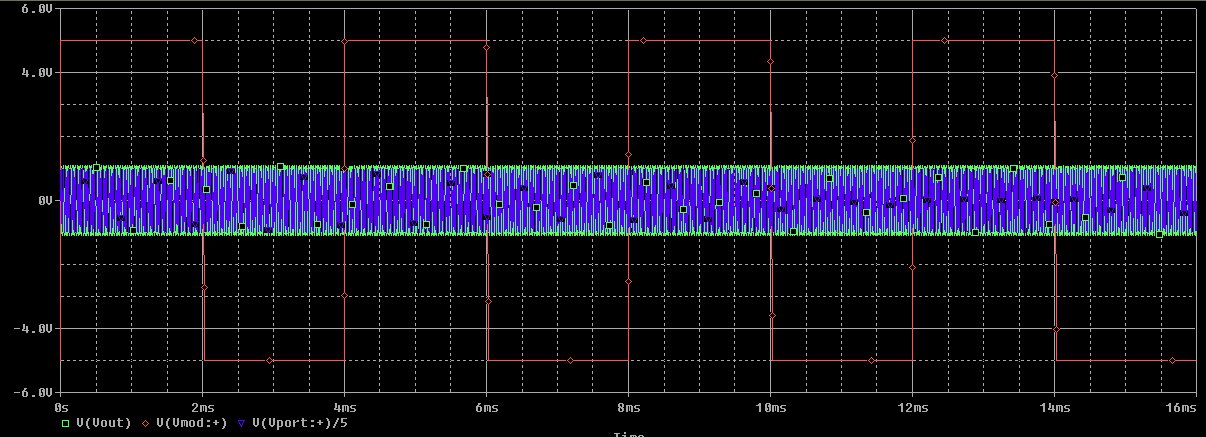

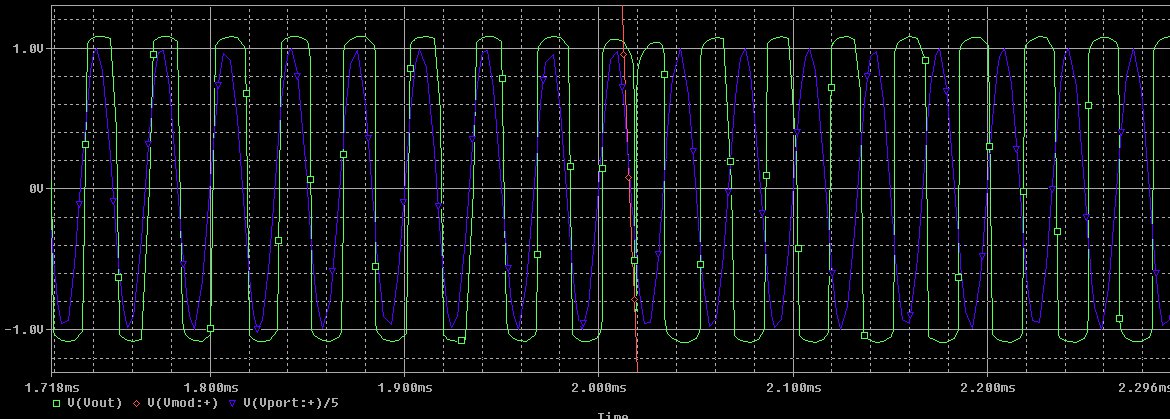

La modulazione ASK coincide di fatto con la modulazione 2PSK. Il circuito utilizza un modulatore bilanciato in cui la modulante è costituita da un onda quadra. ASK: ad ogni inversione della modulante si ottiene in uscita una inversione della portante (vedi zoom attorno ai 2ms, (2° grafico)). 2PSK: ad ogni inversione della modulante si ottiene in uscita uno sfasamento di 180° della portante (quindi un'inversione).
PSK: Modulatore 4PSK

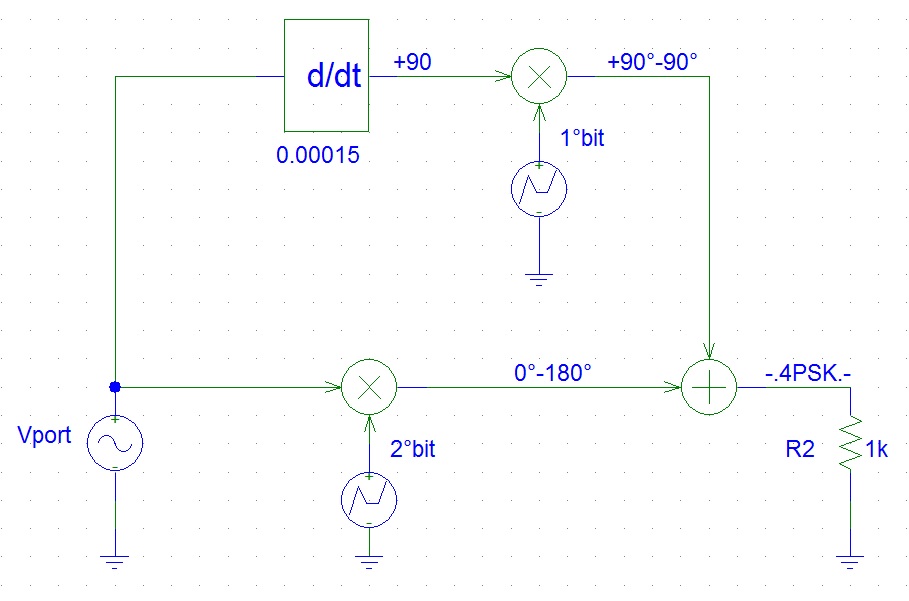

Schema a blocchi di un modulatore 4PSK di tipo B.

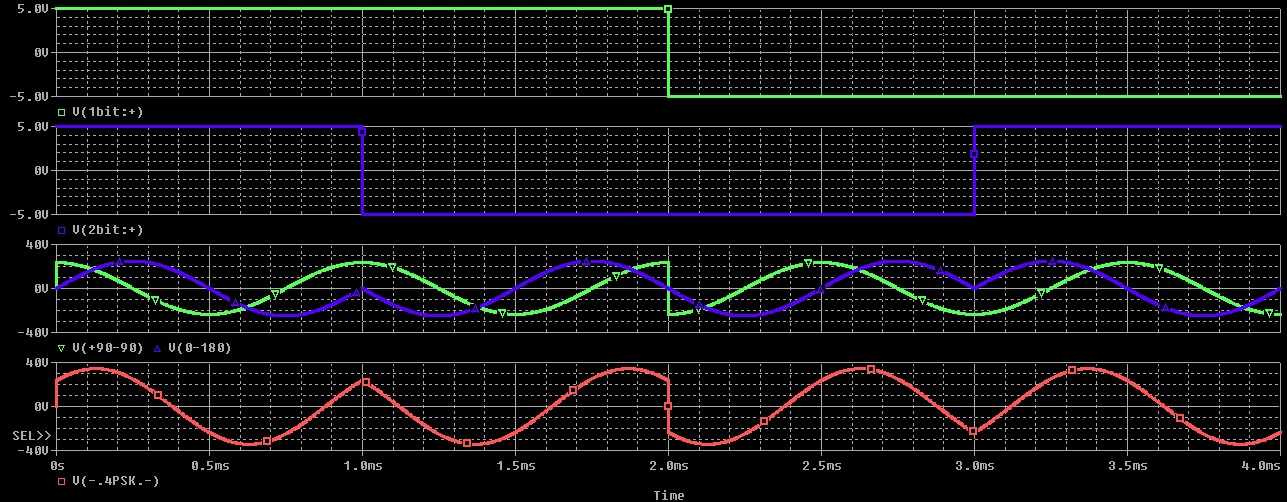

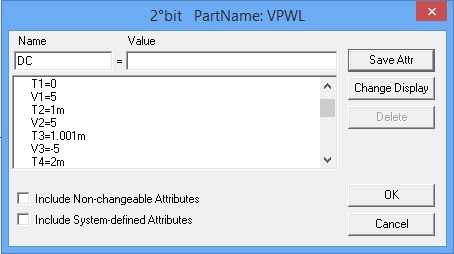

I blocchi moltiplicatori sono sostanzialmente dei modulatori 2PSK. Il bit 0 corrisponde ad una tensione positiva di 5V che, all'uscita dal blocco moltiplicatore, lascia inalterata la fase; il bit 1 corrisponde ad una tensione negativa di -5V che causa una inversione del segnale (sfasa di 180°). Il blocco derivatore ha lo scopo di anticipare di 90° il segnale in ingresso. All'uscita dall'sommatore si hanno 4 possibili sfasamenti: 00 45°; 01 135°; 11 225°; 10 315°.
PWM: Pulse Width Modulation

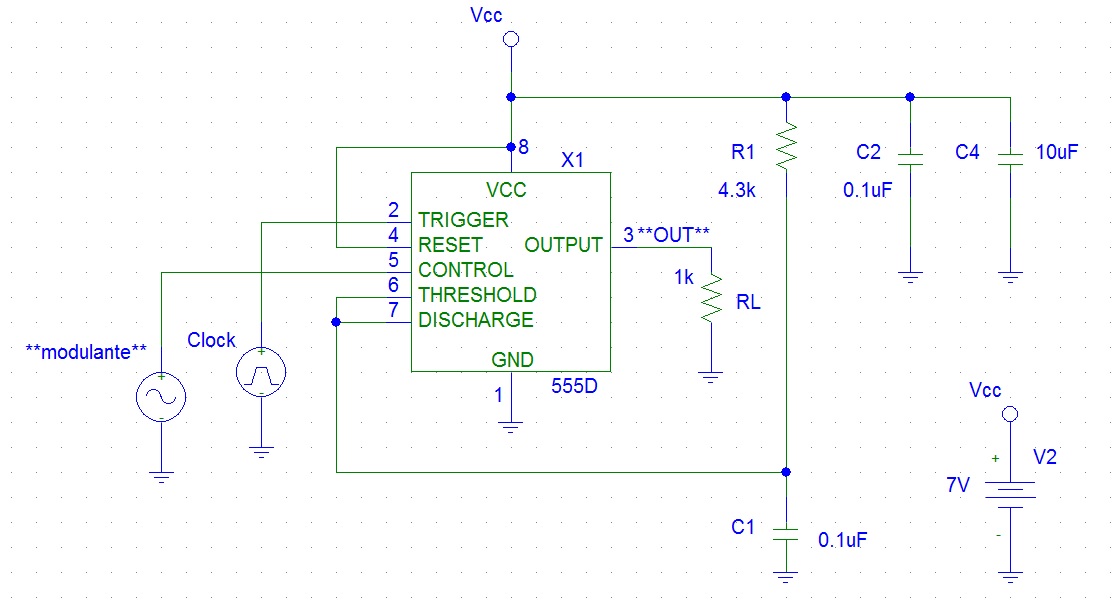

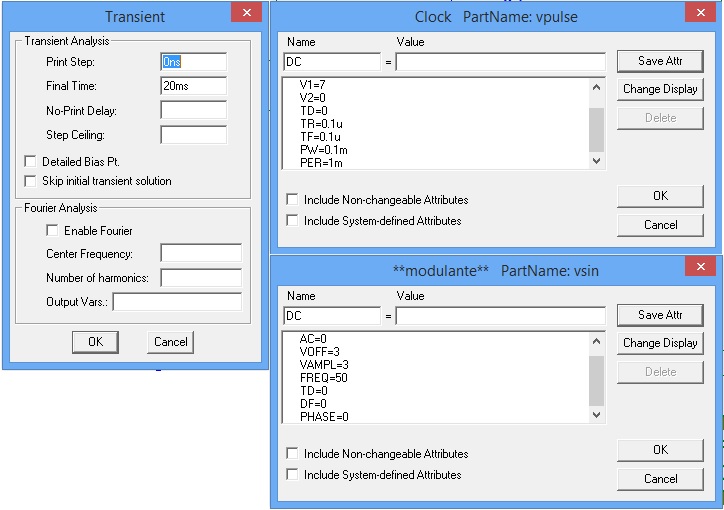

Modulazione a portante impulsiva realizzata utilizzando un NE555
La durata degli impulsi è proporzionale all'ampiezza del segnale modulante.
