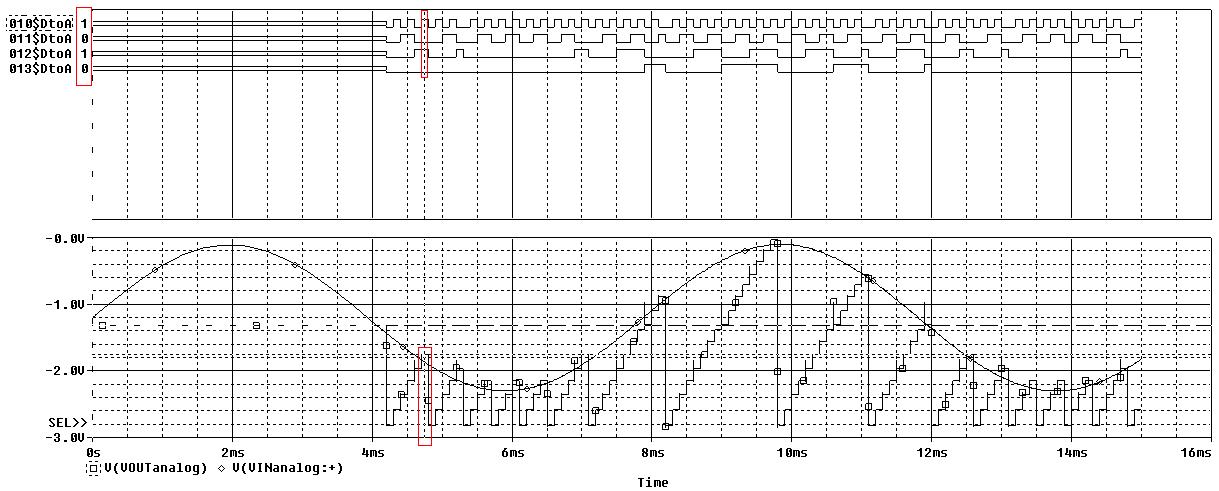

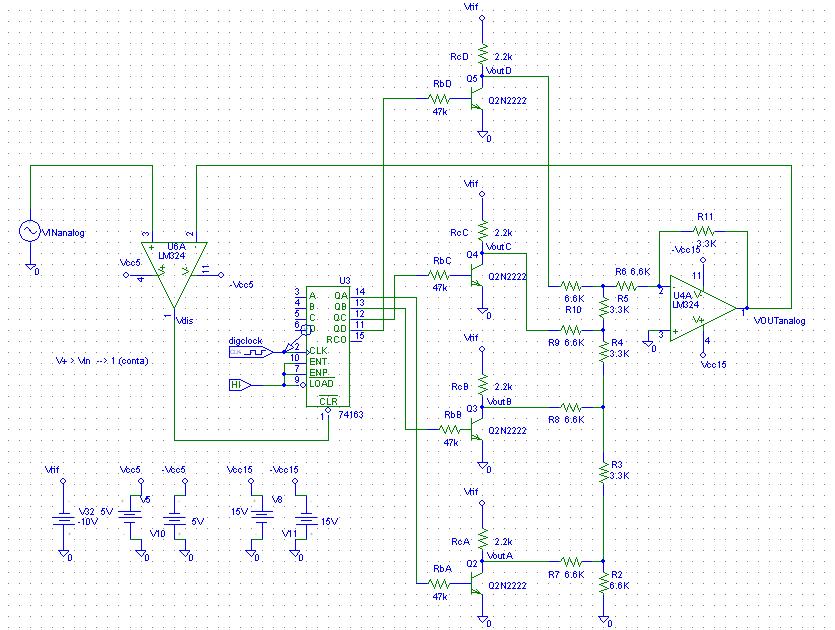

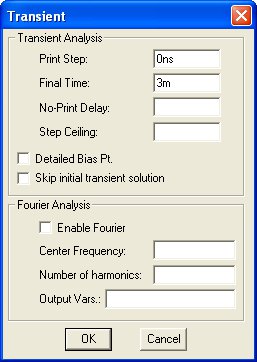

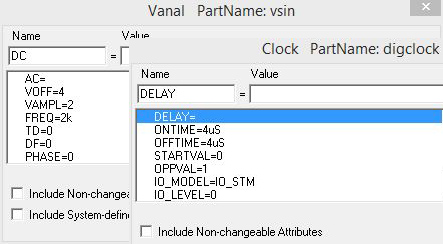

L'ADC è stato realizzato tramite un contatore 74163 che genera una rampa digitale da 0000 a 1111 (4bit); i valori digitali vengono convertiti in analogico da un DAC a scala R-2R e poi confrontati con il segnale analogico da convertire (una sinusoide con offset). La rampa si azzera (tramite il pin CLR) quando il suo valore analogico raggiunge il valore analogico da convertire. Prima dell'azzeramento va fatta la lettura del valore digitale corrispondente. Nell'immagine allegata, all'istante 4,7ms si ha la prima lettura 0101 (5 gradini). Dalla medeisima immagine è evidente che il tempo di conversione aumenta all'aumentare del valore da convertire.

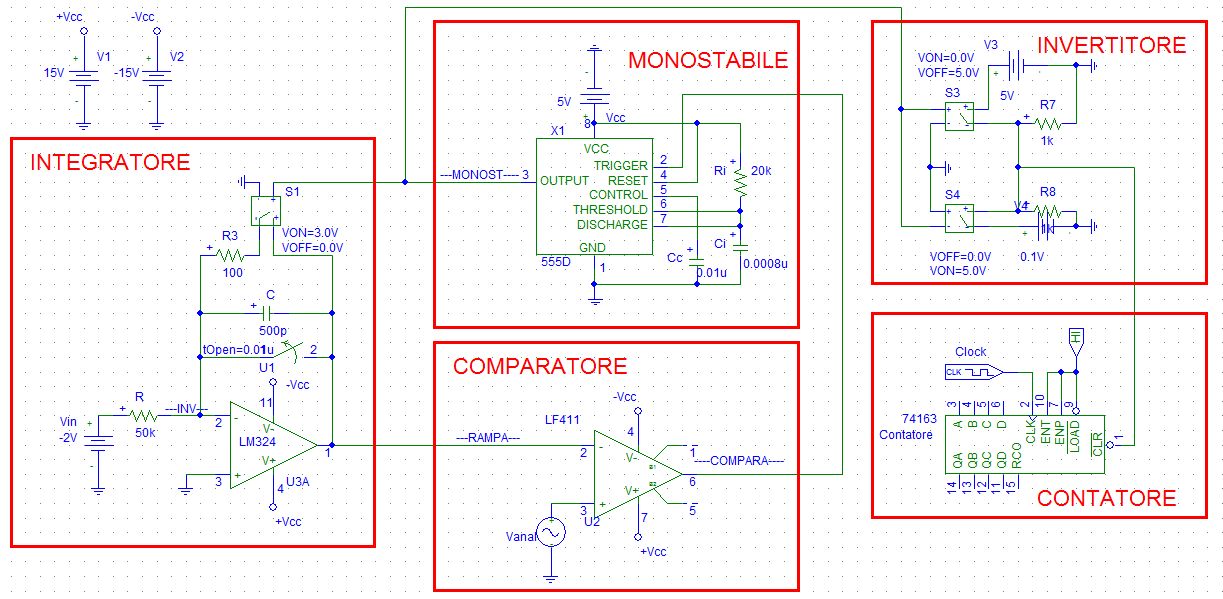

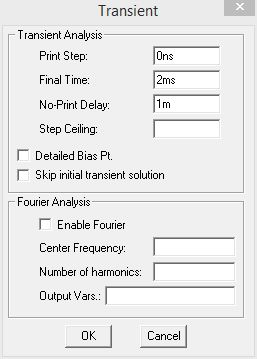

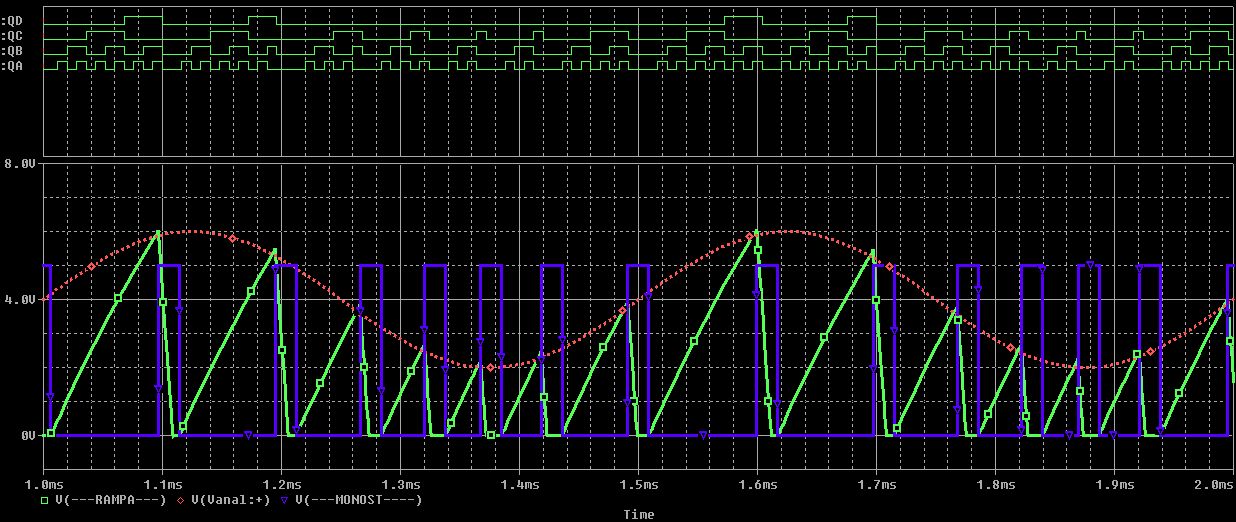

INTEGRATORE
L'operazionale, configurato come integratore, genera una rampa lineare.
COMPARATORE
Un secondo operazionale, configurato come comparatore, da in uscita un fronte di discesa (da +Vcc a -Vcc) quando la rampa raggiunge l'ingresso analogico collegato a V+.
MONOSTABILE
L'NE555, configurato come monostabile, fornisce in uscita un impulso di breve durata in corrispondenza dei fronti di discesa applicati al suo ingresso.
L'impulso agisce contemporaneamente sull'interruttore S1 e sul CLR del contatore; la sua durata deve essere sufficientemente lunga per far scaricare completamente il condensatore dell'integratore e far ripartire così una nuova rampa.
CONTATORE
Agendo anche sull'ingresso Clear del contatore,l'impulso, ne azzera il conteggio. L'invertitore è reso necessario dal fatto che CLR opera in logica negata.

In breve: quando la rampa raggiunge il segnale da convertire, viene effettuata la lettura del valore digitale fornito dal contatore e vengono azzerati sia la rampa che il conteggio per procedere alla successiva conversione.

(Al posto dell'NE555 poteva essere usato più comodamente un monostabile 74121, 74122 o 74123, che hanno anche l'uscita negata, ma non so usare i modelli forniti in quanto alcuni piedini non sono 'configurati'; sarei grato a chiunque mi desse informazioni sul loro utilizzo.
Anche l'invertitore poteva essere realizzato molto più semplicemente con una porta NOT ma.. non funziona!)

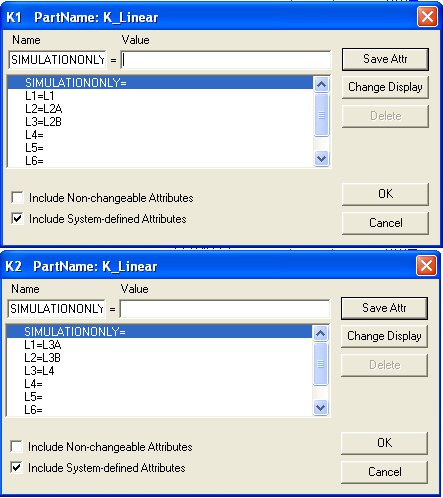

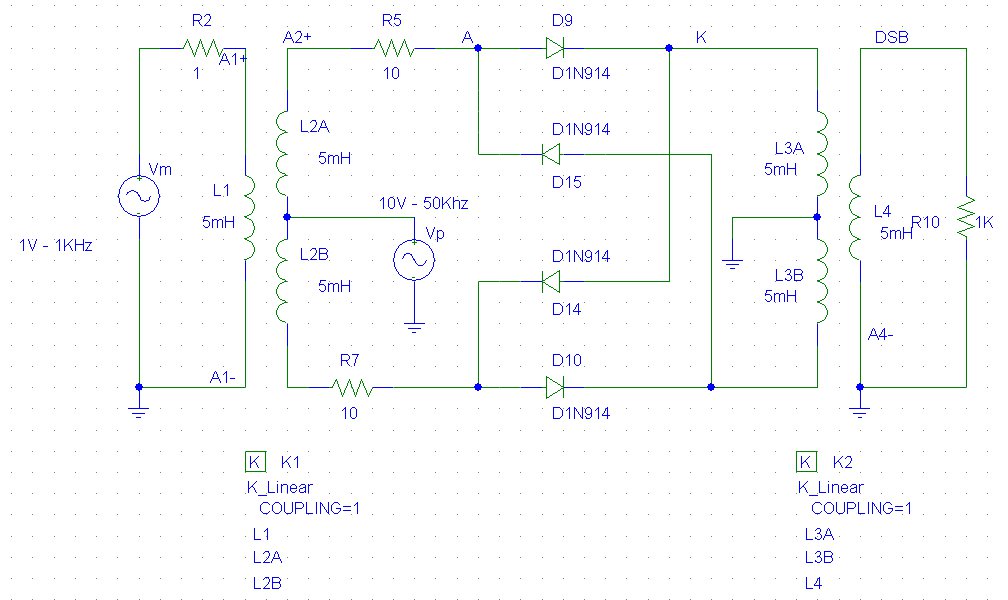

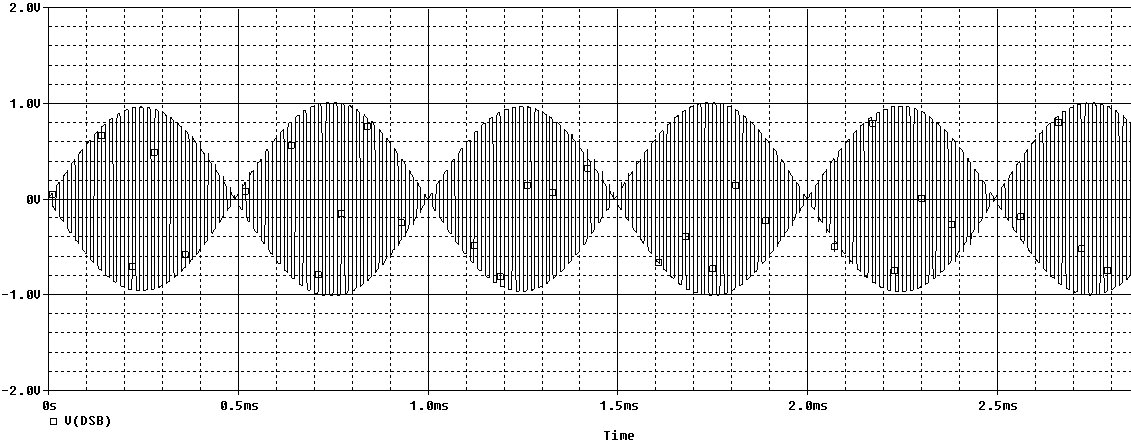

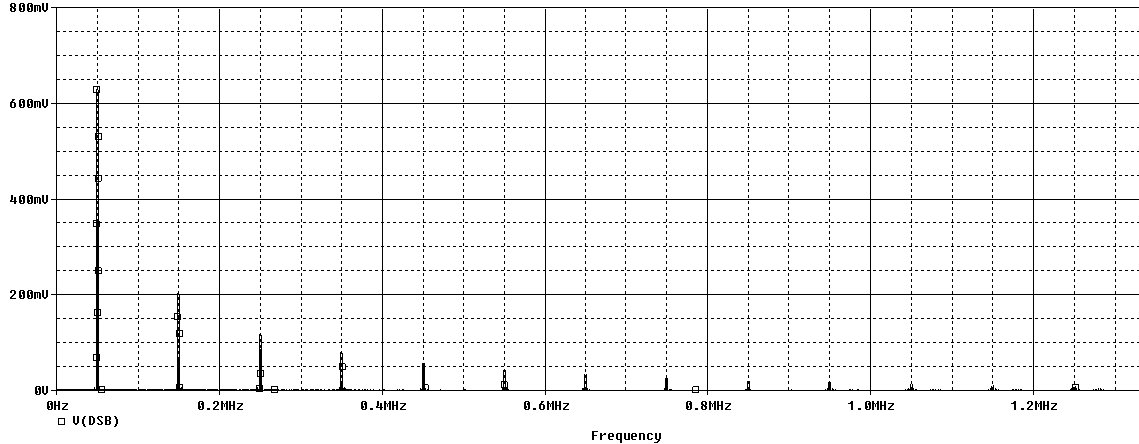

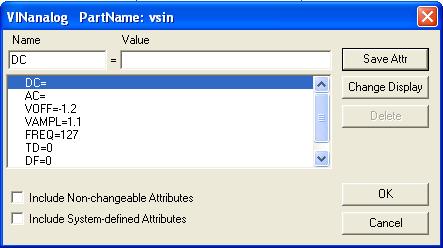

Il modulatore bilanciato realizza la modulazione di ampiezza Double Side Band (AM-DSB). E' possibile graficare sia l'andamento temporale che lo sp tro in frequenza (tasto FFT nella finestra del grafico)
